Усилители наружных телевизионных антенн

1. Схемы включения антенных усилителей

Наружные телевизионные антенны по-прежнему пользуются популярностью в районах одноэтажной застройках, в первую очередь на дачах в Минской и Минской областях. Несмотря на планы 100-процентного охвата Беларуси сетями телекоммуникаций, оптоволокно не рентабельно проводить в отдалённые населенные пункты. Кроме того, индивидуальная антенна всегда будет востребована из-за неоспоримого её преимущества – бесплатного приёма основных государственных программ.

Однако условия распространения радиоволн эфирного вещания в дециметровом диапазоне (ДМВ) сильно “капризны” и при первых признаках пропадания сигнала дачники начинают искать причины в недостаточном усилении.

Существуют телевизионные антенны с усилителями, встроенными в её конструкцию (в месте согласующего устройства между вибратором антенны и кабелем спуска) и отдельные блоки усиления, которые включаются в разрыв кабеля спуска, - внешние антенные усилители.

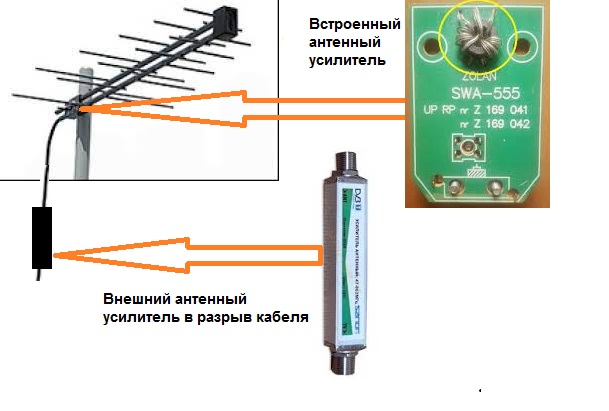

На рисунке представлены схемы включения антенных усилителей. Если усилитель встроен в антенну – то в маркировке присутствует буква «А» - активная. Например - H311A

Важно отличать – пассивное свойство усиления антенн и активное.

Пассивное – это её резонансные характеристики, заложенные в конструкцию (измеряется в Децибелах, по сравнению с ненаправленной антенной – вертикальным штырем).

Также важно понимать, что усилитель такого типа не приближает расстояние до телецентра, а выполняет две функции:

• во-первых, он компенсирует потери в последующей разводке кабеля и разветвления на несколько телевизоров
• во-вторых, его назначения – понизить порог срабатывания преселектора (это входное устройство цифрового приёмника).

В итоге, эти устройства иногда помогают. Недостатки, в этом обзоре, мы не описываем.

2. Внешние антенные усилители с включением в разрыв кабеля

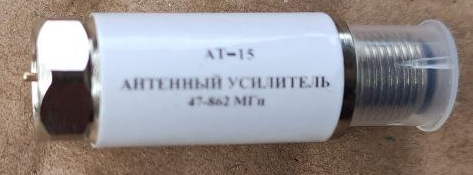

Антенный усилитель GoldMaster AT-15

 Технические характеристики:

• частотный диапазон - 47-862МГц;
• коэффициент усиления - 15дБ;
• коэффициент шума - 1 дБ;
• напряжение питания по кабелю - 5В;
• тип соединения - F;
• влагозащитный корпус

Достоинство - простота монтажа.

Цена без учета услуг настройки и монтажа - 20 р.

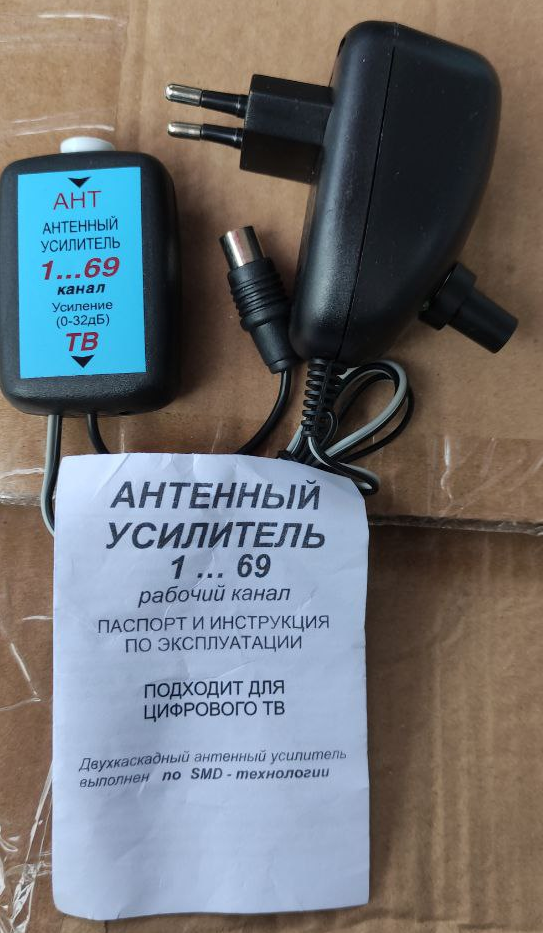

Двухкаскадный антенный усилитель 1-69 канал с блоком питания

 Усилитель не имеет влагозащитного корпуса, подключается внутри помещения непосредственно в антенное гнездо телевизора.

 Технические характеристики:

• частотный диапазон - 47-862МГц;
• коэффициент усиления - 0-32дБ;
• коэффициент шума - 1.5 дБ;
• напряжение питания по кабелю - 5В;

Достоинство - простота монтажа.

Цена без учета услуг настройки и монтажа - 35 р.

При покупке антенны с усилителем на дачу важно помнить и учитывать то обстоятельство, что блоки питания постоянно находятся под напряжением в нагретом состоянии, и от этого недолго служат.

Выходят из стоя они, как правило в августе - сентябре, в сезоны гроз. "Выбиваются" они по сети, в результате скачков напряжения от подстанции, поскольку на дачных участках, и на частных домах системы сглаживания скачков напряжения не такие совершенные, как на многоквартирных домах.

Учитывайте эти факторы, и тогда оборудование прослужит дольше без поломок. А если случилась неприятности - звоните нам. Мастер по ремонту антенн оснащён специализированными измерительными приборами, быстро найдёт и устранит дефект.

Как уже отмечалось, устилитель не "приближает" расстояние. Назначение усилителя - компенсация потерь в кабельной разводке. Поэтому усилитель лучше заменить хорошей резонансной антенной.
